HDMIケーブルはデジタルで信号を送るので画質はどれでも同じ？

そんなことはありません。最近の映像トレンドフルスペックハイビジョン（1080p）信号はとてもデリケートです。

特に機器と離れて設置するプロジェクターでは、TVと比べかなりの長さが必要になってきます。ケーブルの長さが5mを越えると低価格のケーブルでは、信号が劣化して画像が映らなくなる事も希ではありません。

しかし、高価なＴＶやプロジェクターの性能を引き出すために必要な信頼性の高いHDMIケーブルの種類は少なく、しかもとても高価です。

逸品館がテストをして、その性能を確認した安価で信頼性の高いHDMIケーブル。それが今回ご紹介する“ＡＩＭ電子”の製品です。

“エイム電子”ＡＶ機器の分野では馴染みが薄いこのメーカーは、パソコン用のインターフェースケーブルや結線用プラグ等を手がけるＰＣ関連機器のメーカーです。デジタル用高周波ケーブルを得意としており、デジタル伝送であるＨＤＭＩケーブル製品の信頼性には期待が持てます。

ＡＶＣ−ＦＬ　ｓｅｒｉｅｓ　フラット型ＨＤＭＩケーブル
(解説はメーカーホームページより抜粋）　2008/7/01　発売

高画質は、イコライザー付き長尺ＨＤＭＩケーブルで定評のある「ＡＩＭ電子」より、長距離伝送時にも信号の劣化が少ない「フラット型」を採用したＨＤＭＩケーブルが発売されました。

早速、逸品館でテストを行いましたがピントがシャープで色乗りが良く、お薦めできる製品だと確認できました。

（この製品のご注文はこちら）　・　（HDMIケーブルの画質／音質テストはこちら）

■AVC-FLシリーズ Ver1.3対応　高性能フラットケーブル

型番 長さ 定価(税抜) JANコード
AVC-FL007 0.7m \12,000- 4571222390430
AVC-FL01 1m \14,000- 4571222390447
AVC-FL015 1.5m \16,000- 4571222390454
AVC-FL02 2m \18,000- 4571222390461
AVC-FL03 3m \22,000- 4571222390478
AVC-FL05 5m \28,000- 4571222390485
AVC-FL08 8m \40,000- 4571222390492
AVC-FL10 10m \50,000- 4571222390508
AVC-FL12 12m \60,000- 4571222390515
AVC-FL15 15m \80,000- 4571222390522

■特徴
・高解像度、高画質を徹底的に追求したフラットタイプ
・最新規格 HDMI Ver1.3 Deep color 12bitに対応
・高い柔軟性を確保したケーブル設計
・フラットタイプ最小サイズのコネクタ※ W20.8mm x H10.0mm（実測）※弊社の独自調査結果

仕様
コネクタ コンタクト部　24金メッキコーティングにより経年劣化と接触抵抗を軽減
コネクタサイズ W20.8mm x H10.0mm　最小タイプ
ケーブル導体 HC-OFC（AIM独自の基準で採用される高度結晶組織無酸素銅）
シールド 高密度編組3重シールド　TMDS各4ぺアにアルミと銅編組を使用
ケーブルサイズ W18.0mm x H 4.2mm
絶縁体 FM-PE+SKIN（高性能発泡ポリエチレン＋ポリエチレン２層構造）
構造 ストレート構造（TMDS×4を含むDDC以外）により内部導体を最短尺化


ＡＶＤ−ＡＨＧ　ｓｅｒｉｅｓ　イコライザー付きＨＤＭＩケーブル
(生産完了品）

プロジェクターの必需品ＨＤＭＩの長尺ケーブル。エイム電子のイコライザー付きＨＤＭＩケーブルの実力をテストしてみました。

イコライザー付HDMIケーブルは一部の国産製品や海外製品の高額製品に見受けられますが、10mを超える長尺タイプでお手頃なモデルは少なくエイム電子の製品に注目しています。このＧタイプ（ＡＶＤ−ＡＨＧ）は先行販売されている、Ｉタイプ（映像業務用及びハイエンドタイプ）と同等の性能を保ちながらコストパフォーマンスを追求し、ホームシアターに適した製品に仕上げられています。今回、ご紹介する８ｍ以上の長さは画像補整のイコライザーを装備し、３０ｍまでの長距離伝送を可能にしています。

ＡＩＭ　ＡＶＤ−ＡＨＧ-２０　２０．０ｍ

ケーブルは白色のシンプルな外観で高級ケーブルのような華やかさはありません。

イコライザー付きは信号伝送の方向があり、イコライザーが付いている方が入力（プロジェクター）側となります。

電源供給はソース（DVDプレーヤー等）側から行われます。

ケーブルの途中に付いていているイコライザー。イコライザーをプロジェクター（モニター）側に接続します。
反対に繋ぐと画像は映りません。

ＡＶＤ−ＡＨＧ　ｓｅｒｉｅｓ　ラインナップ（イコライザー付き）
型式番号 長さ メーカー標準価格（税別）
ＡＶＤ−ＡＨＧ−　８ＳＰ ８ｍ ￥５５，０００
ＡＶＤ−ＡＨＧ−１０ＳＰ １０ｍ ￥５７，５００
ＡＶＤ−ＡＨＧ−１２ＳＰ １２ｍ ￥６０，０００
ＡＶＤ−ＡＨＧ−１５ＳＰ １５ｍ ￥６３，０００
ＡＶＤ−ＡＨＧ−２０ＳＰ ２０ｍ ￥６６，０００

画質比較　デジカメでは微妙なニュアンスが再現できない為、比較画像は掲載を見送りました。

ａｕｄｉｏ−ｔｅｃｈｎｉｃａ

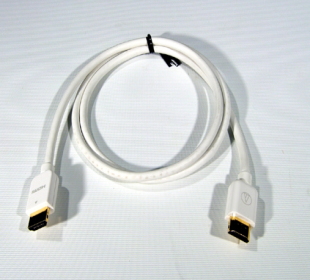

ＡＴ−ＨＭＸ１　１．０ｍ

低価格のスタンダードモデル。上位のケーブルと比べると、画像の甘さを感じます。

ＦＵＲＵＴＥＣＨ

ＨＤＭＩ　５．０ｍ

クセが少なく落ち着いた画像で奥行き感のある画像です。グレードアップに最適なHDMIケーブルとして、お勧め定番モデルです。

ＦＵＲＵＴＥＣＨ

HDMI-N１　２．５ｍ

ＦＵＲＵＴＥＣＨ　ＨＤＭＩの新型モデルです。
ＨＤＭＩ ｖｅｒ．１．３／１０８０ｐ映像に対応。
バランスの良さを継承しながら、クッキリ感を強めています。

ＷＩＲＥ　ＷＯＲＬＤ

ＳＨＨ５　５．０ｍ

逸品館お薦めの高級ケーブル。店頭で使用しています。
力強い発色で、奥行き感のあるきめ細かな画像は、高級ケーブルのリファレンスです。

ＡＶＤ−ＡＨＧ　２０ｍ

コンポーネントやＳ接続と比べると画質が有利と考えられがちなＨＤＭＩ接続ですが、ケーブルの長さが５ｍを越えると急激に画質が劣化し安いケーブルでは、ブロックノイズが発生したり、画面が映らなくなることも希ではありません。２０ｍの長尺となれば、映るケーブルの方が少ないほどです。コストパフォーマンスを考えれば、コンポーネントやＳ接続が明らかに有利です。

しかし、ＤＶＤの画質をそのままプロジェクターやＴＶに送ることが出来る、ＨＤＭＩケーブルにも魅力があります。今回は、ケーブルの長さを揃えることができなかったため、完全なテストではありませんが、それでもＡＶＤ−ＡＨＧのケーブルとしての優秀性は確認できました。

長尺のＨＤＭＩケーブルを使用すると画面が甘くなり明るさも控えめの力の抜けた画像になりがちです。（もし、現在そのような問題でお悩みならケーブルのグレードアップをお考え下さい。）

イコライザーという名称で呼ぶ「画像補正回路（信号補正回路）」を内蔵しているＡＶＤ−ＡＨＧは、ケーブルの長さにより劣化するＨＤＭＩ信号をケーブルの先端（プロジェクターやテレビ側）に取り付けられた回路により補正し、画質を向上させる働きがあります。

テストでは、この回路の効果で20mの長さでも甘さが目立たず、ケーブルが長くなっても画質を劣化させないというその性能が確認できました。色乗りや解像度などは、ａｕｄｉｏ−ｔｅｃｈｎｉｃａよりもかなり上で、ＦＵＲＵＴＥＣＨとほぼ同等という感じです。

ケーブル長が長くなればなるほどその効果は明らかになり、イコライザーを搭載しない高価な高級ケーブルを長く引き回すより、良い結果を出す場合がありました。

1台のＤＶＤプレーヤーやＣＡＴＶ端末を複数のディスプレイにHDMI接続したい！

そんなあなたにピッタリなのが、ＡＩＭ電子の“HDMI SPLITTER”　ＡＶＳ−ＳＰ１０４です。この小さな分配機を使えば、入力されたＨＤＭＩ（１０８０ｐ）信号を３つのディスプレイに分配できます。２台をカスケード接続（数珠繋ぎ接続）で一つの入力を７つに分配可能な優れものです。ＡＶＳ−ＳＰ１０４は、映像のみならずＨＤＭＩデジタル音声も分配します

ＡＶＳ−ＳＰ１０４　ＨＤＭＩ分配機

ＡＶＳ−ＳＰ１０４を２台使ったカスケード（数珠繋ぎ）で
最大で７分配のモニターとの組み合わせが可能です。

DVDプレーヤーに限らずＨＤＭＩの出力端子は、たいていの場合１系統（1出力）しかありません。最新のAVアンプでもＨＤＭＩは、２〜３系統の入力はあっても出力はほとんど１系統です。

ＨＤＭＩ出力が１系統しかないと、プロジェクターに繋ぐと手元にあるプラズマ（液晶）TVにつなげないと歯がゆい問題が起きてしまいます。

１つのＨＤＭＩ入力を４つに分配できるＡＶＳ−１０４ＳＰは、マルチモニター時代の必需品となるでしょう。

●　HDMIver1.3aに対応

●　対応解像度　４８０ｐ／７２０ｐ／１０８０ｉ／１０８０ｐをサポート
●　映像信号／音声信号の両方に対応
●　音声圧縮信号（ＤｏｌｂｙＤｉｇｉｔａｌ，ＴＨＸ，ＤＴＳ等）と非圧縮音声　２／６／８チャンネル，
　　 ３２−１９２ｋＨｚに対応

●　接続するだけの簡単な設定

●　付属のＡＣアダプター（５Ｖ）で作動。

　　 電源は常時通電タイプ。動作時に左のランプが点灯します。

●　サイズ　Ｗ１８０×Ｄ６５×Ｈ２５ｍｍ

●　重量　２８０ｇ

●　定価６６，０００円（税別）　生産完了品

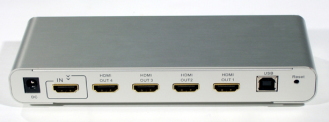

全て端子が埋まった状態。右端のＵＳＢ端子は、ソフトウエアのアップグレード用ポートです。

ＨＤＭＩのセレクターが欲しい！

そんなあなたにピッタリなのが、ＡＩＭ電子の“HDMI SWITCH”　ＡＶＳ−ＳＬ３０１です。この小さなセレクターは、３系統のＨＤＭＩ（１０８０ｐ）信号を切り替えられます。もちろん、ＨＤＭＩデジタル音声にも対応しています。ＤＶＤレコーダー、ＤＶＤプレーヤー、ＰＳ３のゲーム機等ＨＤＭＩ出力を装備した機器が増えており、簡単なセレクターのお問い合わせも多くなっています。ＨＤＭＩ入力が1系統しかないモデルが多いプロジェクターをお使いの方は、必見の注目製品です。

ＡＶＳ−ＳＰ１０４とＡＶＳ−ＳＬ３０１を組み合わせれば、３入力４出力のセレクターとして使えます。

ＡＶＳ−ＳＬ３０１　ＨＤＭＩセレクター

●　HDMIver1.3aに対応
●　対応解像度　４８０ｐ／７２０ｐ／１０８０ｉ／１０８０ｐをサポート
●　映像信号／音声信号の両方に対応
●　本体の切り替えボタン又は赤外線タイプのカードリモコンで入力が切り替えられます
●　付属のＡＣアダプター（９Ｖ）で作動

●　サイズ　Ｗ１８０×Ｄ６５×Ｈ２５ｍｍ
●　重量　２００ｇ
●　定価５９，８００円（税別）　生産完了品

電源は常時通電タイプ。赤いランプは接続しているＨＤＭＩソースの電源が入っていることを示します。
グリーンのランプは、選ばれた入力ソース。

ＡＶＳ−ＳＰ１０４とＡＶＳ−ＳＬ３０１を組み合わせると！

小型で高機能な３入力、３出力のＨＤＭＩセレクター＆分配機としてお使いいただけます。

ＡＶＳ−ＳＰ１０４の入力端子とＡＶＳ−ＳＬ３０１の出力端子をＨＤＭＩケーブルで繋ぐことで
HDMIの３系統入力・４系統出力の高品質システムが構築できます。

ケーブルの単品使用とＡＶＳ−ＳＰ１０４とＡＶＳ−ＳＬ３０１を
組み合わせた時の画像劣化を比較検証しました

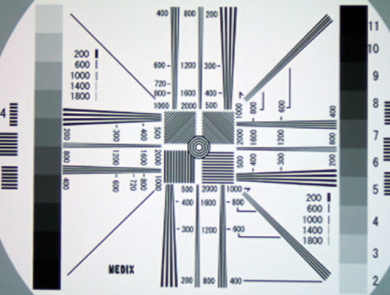

ケーブルの単品

ＡＶＳ−ＳＰ１０４とＡＶＳ−ＳＬ３０１を追加後

ケーブルだけの時に比べ、ＡＶＳ−ＳＰ１０４とＡＶＳ−ＳＬ３０１を組み合わせた場合には、カラー映像画像ではわずかに鮮度が低下する傾向が見受けられるのですが、モノスコパターンでは逆に輪郭がややクッキリする様に見えます。

この現象をメーカーに確認すると、ＡＶＳ−ＳＰ１０４やＡＶＳ−ＳＬ３０１は個々のＡＣアダプターから電源供給することで安定した電力をケーブルのイコライザーに送る事が出来るため輪郭がクッキリすると返答がありました。
ＡＩＭ電子のイコライザー付きケーブルとＡＶＳ−ＳＰ１０４とＡＶＳ−ＳＬ３０１は、相性が特に良さそうです。

まとめ

今回の検証では、１０８０ｐ非対応の１０ｍを超えるＨＤＭＩケーブルでも映像は正常に映ることが分かりましたが、長くしたことによる弊害は避けられず、高級ケーブルでも画像の甘さが目立ち、本来の良さが十分発揮できない感じです。イコライザーのない高額ケーブルは、セレクターなどを介さずに８ｍ前後を目安に使った方が良いかも知れません。

それらに比べ、イコライザー付きのＡＶＤ−ＡＨＧケーブルは概観や画像にも派手な演出はありませんが、本来の目的である長尺で画質劣化の少ない手頃なケーブルとしてのかなりの実力が確認できました。ケーブル・コネクター専門メーカーのＡＩＭ電子らしく、確実で忠実な伝送に徹した製品です。特にＨＤＭＩで１０ｍを超える長さが必要な環境でのご使用に自信を持ってお勧めしたいケーブルです。

ここに注意！

基本性能が１０８０ｉ仕様のＡＶＤ−ＡＨＧケーブルは、接続機器や機器の組み合わせにより１０８０ｐでの伝送に不具合が生じる場合があります。その場合は１０８０ｉの出力設定でご使用ください。

今回のテストで不具合は、他社製品の短いＨＤＭＩケーブル（１ｍ）とＡＶＳ−ＳＰ１０４の組み合わせの時に起こりました。この短いケーブルを単体で使う分には１０８０ｐ出力でも問題はなかったのですが、ＡＶＳ−ＳＰ１０４やＡＶＳ−ＳＬ３０１と組み合わせると、そのケーブルだけ映りませんでした。設定を１０８０ｉにすると画像は映りました。

 今回のテストでも実際に伝送での画像に不具合を確認しています。
不具合の状態としては、画像に横線状のいわゆるメダカノイズが発生したり、右画像のように画面全体がノイズ（砂嵐）のみとなります。
